Fissaggi per tende plissettate

• <✔> Si tratta di una finestra ad anta e ribalta verticale
• <✔> La finestra può essere aperta
• <✔> La profondità del fermavetro è di almeno 14 mm.
• <✔> Lo spessore del telaio è compreso tra 15 e 24 mm.
• <✔> Il montaggio delle tende plissettate è disponibile per tutte le tende plissettate Window Fashion AG.

Fiere di settore

Nonostante il montaggio a morsetto, la tenda plissettata si trova direttamente davanti al vetro quando viene montata con la clip sensuna® . I punti di fissaggio si trovano nella parte superiore e inferiore del telaio. Per l'altezza, misurare l'intera altezza del telaio della finestra. Se il fermavetro è inclinato, misurate la larghezza, compresa la guarnizione di gomma. Se il fermavetro della finestra è dritto, sottrarre 4 mm dalla misura interna per evitare che la tenda plissettata sfreghi contro il fermavetro quando viene azionata.

• <✔> Larghezza = inclusa guarnizione in gomma (battuta angolare); meno 4 mm (battuta diritta)
• <✔> Altezza = altezza del telaio

Montaggio

Per prima cosa, assemblate la clip sensuna®, composta da due profili angolari. La staffa è dotata di tre diverse posizioni a scatto, che permettono un adattamento preciso a diversi tipi di finestra. Successivamente, fate scorrere verticalmente le staffe di tensione sulle clip sensuna®. Queste verranno fissate direttamente al telaio della finestra. Per telai con uno spessore compreso tra 7 e 15 mm, si consiglia l’utilizzo della clip sensuna® Small.

• Montaggio rapido, maneggevolezza
• Uso flessibile
• Nessun residuo
• Design stretto e piatto per finestre strette
• Adatto anche per finestre in legno

• <✔> Si tratta di una finestra ad anta e ribalta verticale
• <✔> La finestra è in plastica
• <✔> La finestra può essere aperta
• <✔> Il fermavetro ha una profondità compresa tra 13 e 25 mm.
• <✔> Il montaggio della tenda plissettata è selezionabile per tutte le tende plissettate Window Fashion AG / LYSEL HOME

Fiere:

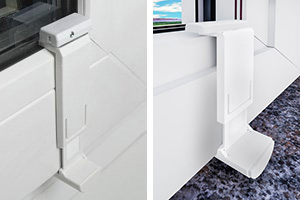

La staffa di fissaggio Falzfix è fissata al telaio, ma la tenda plissettata rimane nel fermavetro. Inserire le dimensioni interne della finestra come dimensioni dell'ordine. Se la finestra ha un fermavetro angolato, misurate la larghezza compresa la guarnizione di gomma. Se il fermavetro è diritto, sottraete 4 mm dalla dimensione interna per evitare che la tenda plissettata sfreghi contro il fermavetro quando viene azionata.

• <✔> Larghezza = inclusa guarnizione in gomma (battuta angolare); meno 4 mm (battuta diritta)
• <✔> Altezza = inclusa guarnizione in gomma

Montaggio

Fissare la staffa all'anta della finestra dall'alto e dal basso e chiuderla leggermente. Quindi montare la staffa di fissaggio con la staffa lunga sulla finestra e adattarla al fermavetro. Quindi far scorrere i pattini di tensione della tenda plissettata sulla staffa di fissaggio e fissare i tappi di copertura sulla parte anteriore.

Staffa di fissaggio Falzfix - Vantaggi

• Montaggio rapido, maneggevolezza
• Uso flessibile
• Nessun residuo
• Adatto per finestre strette
• Particolarmente stabile

• <✔> Si tratta di una finestra ad anta e ribalta verticale
• <✔> La finestra è in plastica
• <✔> La finestra può essere aperta
• <✔> L'assemblaggio della tenda plissettata è selezionabile per tutte le tende plissettate Window Fashion AG / LYSEL HOME

Fiere di settore

Per la larghezza, misurare la larghezza della finestra e aggiungere la sporgenza desiderata sopra il telaio a destra e a sinistra. Tenere conto della maniglia della finestra, che deve rimanere libera.

Per l'altezza, misurare l'intera altezza dell'anta, cioè dal bordo superiore al bordo inferiore del telaio. La tenda plissettata richiede almeno 2 cm di spazio sul davanti.

• <✔> Larghezza = taglio della finestra più sporgenza desiderata a destra e a sinistra
• <✔> Altezza = altezza del telaio

Installazione della staffa di fissaggio di Window Fashion AG

Posizionare la staffa di fissaggio Window Fashion AG sulla parte superiore e inferiore dell'anta aperta della finestra e chiuderla. Poiché nel caso delle tende plissettate in tensione il supporto del pattino di tensionamento è già fissato alla staffa di fissaggio, è sufficiente spingere il pattino di tensionamento. Nel caso delle tende plissettate a sospensione libera, la clip a soffitto viene prima fissata al supporto del morsetto e poi il binario viene agganciato in posizione. Le staffe di fissaggio sono posizionate esattamente perpendicolari alla tenda plissettata. È comunque possibile regolarne la posizione spostando semplicemente le staffe di fissaggio.

Staffa di montaggio LYSEL HOME

Innanzitutto, segnare con una matita la posizione della tenda plissettata sulla finestra. Mantenere una distanza minima di 5 mm dalla maniglia della finestra. Posizionare il dado quadrato sul lato inferiore di ciascuna piastra di montaggio e ruotare nuovamente il dado quadrato. Avvitare quindi il pattino di fissaggio sulla piastra di montaggio dall'alto. Tuttavia, non avvitare ancora completamente i piedini di fissaggio inferiori. Piegare il coperchio della staffa di fissaggio e aprirlo fino a farlo scorrere facilmente sull'anta della finestra. Inserire il dado quadrato nell'incavo e far scorrere le piastre di montaggio nelle staffe di fissaggio. Infine, montare i tappi di copertura.

Window Fashion AG / LYSEL HOME - Vantaggi

• Montaggio rapido, maneggevolezza
• Uso flessibile
• Circolazione d'aria sufficiente tra la tenda e il vetro

• <✔> Si tratta di una finestra ad anta e ribalta verticale
• <✔> La finestra è in plastica
• <✔> La finestra può essere aperta
• <✔> Il montaggio delle tende plissettate è disponibile per tutte le tende plissettate LYSEL HOME

Fiere di settore

Misurare l'altezza dal bordo superiore al bordo inferiore dell'anta della finestra. Se la finestra ha un fermavetro angolato, misurate la larghezza compresa la guarnizione di gomma. Se il fermavetro è dritto e leggermente inclinato, sottrarre 4 mm dalla misura interna per evitare che la tenda plissettata sfreghi contro il fermavetro quando viene azionata.

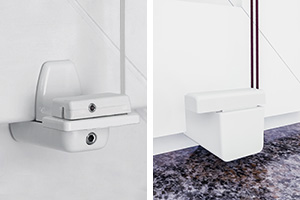

Montaggio

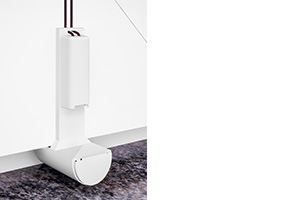

Per prima cosa, con una matita, segnare la posizione della tenda plissettata sulla finestra. Trasferitela sull'anta della finestra. Rimuovere il coperchio dalla staffa di fissaggio e aprire la vite di regolazione in modo da poter spostare facilmente la staffa avanti e indietro sull'anta della finestra. Inserire il dado quadrato nella parte posteriore della staffa. Far scorrere la staffa di fissaggio sull'anta della finestra finché non si trova nella posizione contrassegnata, direttamente al centro. Fissare la staffa di bloccaggio con la vite di regolazione e applicare il coperchio. Posizionare quindi i piedini di fissaggio sulla staffa di fissaggio. Infilare il cavo di tensione attraverso la piccola scanalatura nella parte superiore della staffa di bloccaggio, in modo che passi attraverso l'incavo al centro.

Morsetto a clip - Vantaggi

• Montaggio rapido, maneggevolezza
• Uso flessibile
• La tenda plissettata si inserisce direttamente nel fermavetro
• Adattabile a diversi spessori di telaio

• <✔> Si tratta di una finestra ad anta e ribalta verticale
• <✔> La finestra è in plastica
• <✔> La profondità del fermavetro è di almeno 13 mm.
• <✔> La dimensione massima del sistema è di 1,4 m²
• <✔> Il montaggio delle tende plissettate è disponibile per tutte le tende plissettate Window Fashion AG.

Fiere di settore

Se il vetro della finestra è inclinato, misurate la larghezza compresa la guarnizione di gomma. Se il vetro è dritto, sottrarre un totale di 4 mm dalla dimensione misurata. Per l'altezza, misurare dal telaio in plastica inferiore al telaio in plastica superiore.

• <✔> Larghezza = inclusa guarnizione in gomma (battuta angolare); meno 4 mm (battuta diritta)
• <✔> Altezza = inclusa guarnizione in gomma

Montaggio

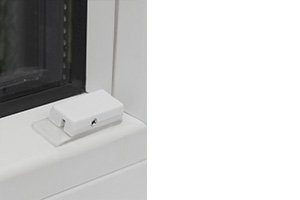

Pulire innanzitutto il fermavetro con il panno di pulizia in dotazione. Applicare quindi i cuscinetti adesivi e la piastra adesiva trasparente sulle aree del fermavetro. Assicurarsi che il supporto adesivo si trovi ad almeno 3 mm di distanza dal bordo anteriore del fermavetro e dall'angolo. Lasciare asciugare le piastre adesive per almeno 24 ore prima di fissare la tenda plissettata. Tirare lateralmente i pattini di tensione dell'oscurante plissettato in tensione sulle piastre adesive. Il supporto adesivo è appena visibile, poiché è coperto dai pattini di tensione.

Stick & Fix - Vantaggi

• Installazione rapida e semplice delle tende plissettate
• Uso flessibile
• Non è necessario forare

• <✔> Si tratta di una finestra ad anta e ribalta verticale
• <✔> La finestra è in plastica
• <✔> La profondità del fermavetro è di almeno 13 mm.
• <✔> La dimensione massima del sistema è di 1,5 m²
• <✔> L'assemblaggio della tenda plissettata è selezionabile per tutte le tende plissettate Window Fashion AG / LYSEL HOME

Fiere di settore

Misurare la larghezza, compresa la guarnizione di gomma. Se il fermavetro della finestra è angolato, questa è la dimensione da ordinare. Se il fermavetro è dritto, sottrarre un totale di 4 mm dalla larghezza misurata. Per l'altezza, misurare dal fondo alla parte superiore del telaio in plastica.

• <✔> Larghezza = inclusa guarnizione in gomma (battuta angolare); meno 4 mm (battuta diritta)
• <✔> Altezza = inclusa guarnizione in gomma

Montaggio

Pulire innanzitutto il fermavetro con il panno di pulizia in dotazione. Quindi posizionare i cuscinetti adesivi e la piastra adesiva trasparente sulle aree del fermavetro. Posizionare il supporto adesivo ad almeno 3 mm di distanza dal bordo anteriore del fermavetro e dall'angolo. Lasciare asciugare le piastre adesive per almeno 24 ore prima di appendere la tenda plissettata. Tirare lateralmente i pattini di tensione dell'oscurante plissettato in tensione sulle piastre adesive. Il supporto adesivo è appena visibile perché è coperto dai pattini di tensione. Se la tenda plissettata è sospesa liberamente, la clip a soffitto è avvitata sul fissaggio adesivo. Agganciare il binario superiore della tenda plissettata alla clip a soffitto.

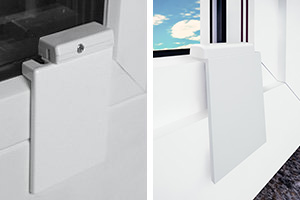

Stick & Fix Front - Vantaggi

• Installazione rapida e semplice delle tende plissettate
• Uso flessibile
• Non è necessario forare
• Anche per tende plissettate libere e tende plissettate fino a 1,5 m²

• <✔> Si tratta di una finestra ad anta e ribalta verticale
• <✔> La finestra è in plastica
• <✔> La profondità del fermavetro diritto o leggermente angolato è di almeno 15 mm.
• <✔> La dimensione massima del sistema è di 1,5 m²
• <✔> Il montaggio delle tende plissettate è disponibile per tutte le tende plissettate Window Fashion AG e LYSEL HOME.

Fiere di settore

Per la larghezza e l'altezza, misurare le dimensioni interne della finestra fino alla guarnizione di gomma. Misurare la guarnizione di gomma e sottrarre 6 mm dalla larghezza di un fermavetro diritto o leggermente inclinato.

Montaggio

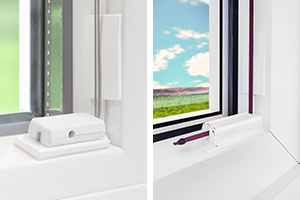

Utilizzare il panno di pulizia in dotazione per pulire il retro delle staffe adesive e le aree del fermavetro. Applicare quindi il collante. Applicare ora i tamponi adesivi sulle staffe adesive. Allineare quindi le staffe. Posizionarle alla stessa distanza dalla lastra di vetro e segnare le posizioni con una matita. Poiché la staffa può essere facilmente ruotata, è possibile adattarla al fermavetro. Applicare un po' di collante sulle superfici adesive. Applicare il bordo Stick & Fix agli angoli del fermavetro e premere per 20 secondi.

Bordo Stick & Fix - Vantaggi

• Forti prestazioni di incollaggio grazie alla distribuzione della forza
• Uso flessibile
• Non è necessario forare
• Può essere adattato anche ai fermavetri angolari

• <✔> Si tratta di una finestra ad anta e ribalta verticale
• <✔> La larghezza della guarnizione di gomma non deve superare i 5 mm.
• <✔> La dimensione massima del sistema è di 1,5 m²
• <✔> Il montaggio delle tende plissettate è disponibile per tutte le tende plissettate Window Fashion AG.

Fiere di settore

Per la larghezza e l'altezza, misurare le dimensioni interne della finestra fino alla guarnizione di gomma. Misurare la guarnizione di gomma e sottrarre 6 mm dalla larghezza di un fermavetro diritto o leggermente inclinato.

Montaggio

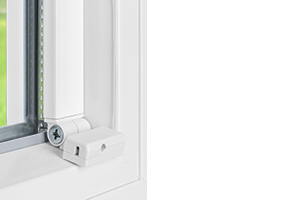

Pulire innanzitutto le strisce adesive e rimuovere polvere, olio e umidità dalle superfici di incollaggio sulla finestra. Inserire quindi il supporto del pattino di fissaggio nelle strisce adesive. Avvitare le viti, ma non stringerle ancora. Rimuovere la pellicola protettiva dalle strisce adesive. Posizionare il supporto nella parte inferiore del fermavetro in modo che la striscia adesiva sia a filo con il fermavetro laterale a sinistra o a destra. Far scorrere la striscia adesiva parallelamente al fermavetro fino a toccare la superficie della finestra, quindi premere con forza la striscia adesiva per tutta la sua lunghezza. Dopo un'ora è stato raggiunto il 75% della forza adesiva. Montare la tenda plissettata solo dopo questo tempo. Regolare i supporti dei pattini di tensionamento in base all'angolo del fermavetro e fissarli con le viti.

Strisce adesive - vantaggi

• Adatto a qualsiasi materiale del telaio
• La tenda plissettata si inserisce direttamente nel fermavetro
• Uso flessibile
• Non è necessario forare

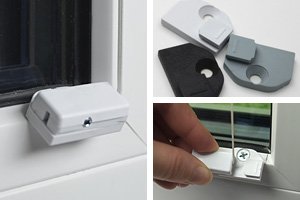

Le finestre a triplo vetro sono spesso dotate di fermavetri molto stretti, con una profondità di 7-10 mm. Le staffe piatte vengono utilizzate per fissare la tenda plissettata al fermavetro. Le staffe piatte sono adatte alle finestre in legno, alluminio e PVC.

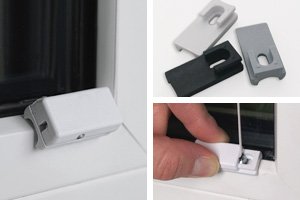

Se si desidera fissare la tenda plissettata a un fermavetro rotondo o al bordo del fermavetro, utilizzare le staffe per bordi. Poiché la staffa per bordi ha due piccole superfici di contatto con uno spazio tra di esse, la staffa non può torcersi.

Requisiti per travi piane o perimetrali

• <✔> Il supporto per bordi può essere utilizzato a partire da una profondità del fermavetro di 13 mm.
• <✔> I supporti piatti sono adatti per una profondità del fermavetro compresa tra 7 e 10 mm.
• <✔> Il montaggio delle tende plissettate è disponibile per tutte le tende plissettate Window Fashion AG.

Fiere di settore

Per la larghezza, misurare la dimensione interna della finestra, compresa la guarnizione di gomma. Se il fermavetro è smussato, questa è la dimensione da ordinare. Se il fermavetro della finestra è dritto, sottrarre un totale di 4 mm. Misurate anche l'altezza dell'ordine, compresa la guarnizione di gomma.

• <✔> Larghezza = inclusa guarnizione in gomma (battuta angolare); meno 4 mm (battuta diritta)
• <✔> Altezza = inclusa guarnizione in gomma

Montaggio

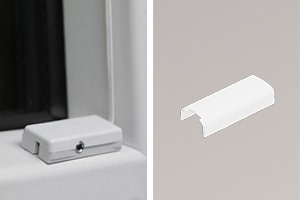

Avvitare le piastre di tensionamento in dotazione nel fermavetro in alto e in basso con le viti adatte al materiale del telaio. Segnare preventivamente la posizione della tenda plissettata con una matita. Potete ordinare l'utilissimo ausilio per il montaggio nel nostro negozio di accessori per tende plissettate. Assicuratevi che il fissaggio sia a filo con i bordi esterni della tenda plissettata. Le staffe piatte e le staffe perimetrali sono adatte solo per i sistemi di tende plissettate in tensione. Per le tende plissettate libere, utilizzare le clip a soffitto.

Travi piatte/travi perimetrali - Vantaggi

• Il fissaggio si inserisce discretamente nella finestra
• Tenuta stabile grazie al montaggio a vite
• Adatto per finestre in legno, alluminio e PVC

• <✔> Adatto per finestre con telaio in PVC
• <✔> Il montaggio delle tende plissettate è disponibile per tutte le tende plissettate Window Fashion AG.

Fiere di settore

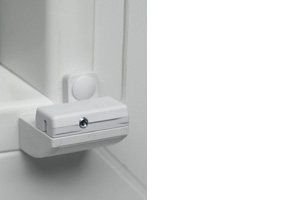

Per l'installazione di tende plissettate con staffe per fermavetro, misurare gli angoli esterni del fermavetro e inserire queste dimensioni come larghezza e altezza dell'ordine.

• <✔> Larghezza = bordo esterno del fermavetro
• <✔> Altezza = bordo esterno del fermavetro

Montaggio

Fissare le staffe del fermavetro con due viti nell'angolo del fermavetro. Montare i tappi di copertura e far scorrere i pattini di tensionamento sulle staffe dei fermavetri. Nel caso di tende plissettate in tensione, il supporto del pattino di tensionamento è già montato. Se invece si sceglie una tenda plissettata a sospensione libera, la clip a soffitto è fissata alla staffa del fermavetro corrispondente.

Angolo del fermavetro - Vantaggi

• Aspetto discreto del montaggio
• Tenuta stabile grazie al collegamento a vite
• Ideale per tende plissettate oscuranti grazie alla sporgenza laterale

• <✔> Installazione di tende plissettate su finestre in legno e a parete
• <✔> Il montaggio delle tende plissettate è disponibile per tutte le tende plissettate Window Fashion AG.

Fiere di settore

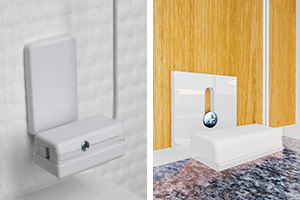

Applicare la tenda plissettata nella posizione desiderata sul telaio in legno della finestra o sulla parete. Durante la misurazione, segnare con una matita il punto finale della tenda plissettata sul telaio o sulla parete. Quando si specificano le dimensioni dell'ordine, prestare attenzione a eventuali accessori sporgenti, come la maniglia della finestra.

Se si utilizzano le staffe di fissaggio per una tenda plissettata di forma speciale, specificare le dimensioni libere senza deduzioni.

• <✔> Larghezza = taglio del vetro più sporgenza desiderata
• <✔> Altezza = taglio del vetro più sporgenza desiderata

Montaggio

Le staffe vengono montate sulla finestra con due viti e poi dotate di tappi di copertura. Far scorrere i pattini di tensione sulle staffe. Per una tenda plissettata a sospensione libera, la clip a soffitto viene avvitata alla staffa di fissaggio.

Staffa di montaggio - Vantaggi

• Utilizzabile universalmente (anche per forme speciali di tende plissettate)
• Tenuta stabile grazie al collegamento a vite
• Montaggio rapido, maneggevolezza

• <✔> La profondità del fermavetro deve essere di almeno 20 mm.
• <✔> Il montaggio delle tende plissettate è disponibile per tutte le tende plissettate Window Fashion AG.

Fiere di settore

Se si desidera inserire la tenda plissettata nel fermavetro, misurare la larghezza compresa la guarnizione di gomma. Se la finestra ha un fermavetro angolato, inserire questa larghezza come larghezza dell'ordine. Se il fermavetro della finestra è dritto, sottrarre un totale di 4 mm dalla larghezza misurata e considerare il risultato come larghezza dell'ordine. Misurate anche l'altezza, compresa la guarnizione di gomma.

Se si utilizzano le clip a soffitto per una forma speciale di tenda plissettata, specificare le dimensioni libere senza detrazioni.

• <✔> Larghezza = inclusa guarnizione in gomma (battuta angolare); meno 4 mm (battuta diritta)
• <✔> Altezza = inclusa guarnizione in gomma

Montaggio

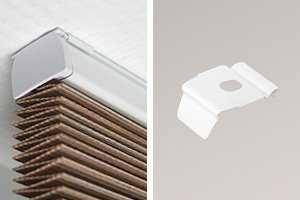

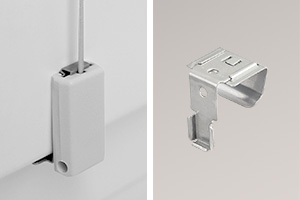

Fissare la tenda plissettata a sospensione libera con clip a soffitto come segue: Fissare le staffe al soffitto o al fermavetro con le viti. Una volta montate le clip a soffitto, il binario della tenda plissettata può essere semplicemente agganciato in posizione.

Clip per soffitto - Vantaggi

• Aspetto discreto della chiusura
• Tenuta stabile grazie al montaggio a vite
• Applicabile universalmente (lucernari plissettati, forme speciali, sistemi a soffitto)
• Il telaio può essere in plastica, legno o alluminio.

• <✔> L'installazione della tenda plissettata sulla finestra per tetti è disponibile per tutte le tende plissettate Window Fashion AG.

Fiere di settore

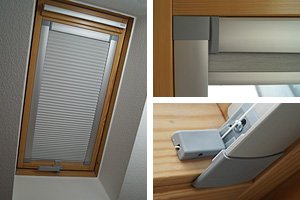

Nel configuratore abbiamo memorizzato le dimensioni delle finestre da tetto più comuni. Inserite il numero della finestra per tetto e sarete pronti a partire. Tuttavia, se il numero della finestra per tetto non è disponibile, abbiamo bisogno delle seguenti informazioni: larghezza e altezza del vetro, larghezza e altezza dell'anta interna e profondità del telaio della finestra per tetto.

• <✔> Numero di finestre per tetti Velux, Roto o Fakro
o
• <✔> Larghezza = larghezza del vetro, larghezza dell'anta interna
• <✔> Altezza = altezza del vetro, altezza dell'anta interna
• <✔> Profondità del telaio

Montaggio

Per la vostra finestra per tetti plissettata potete scegliere tra diversi modelli di tenda plissettata tesa. La tenda plissettata viene poi fissata con le clip di fissaggio o le piastre di bloccaggio. I modelli di finestre per tetto Comfort sono dotati anche di guide laterali. Le guide vengono avvitate nella battuta della finestra, la tenda plissettata viene agganciata e i pattini di tensionamento vengono fatti scorrere.

Installazione di tende plissettate sulle finestre per tetti - vantaggi

• Vari modelli di tende plissettate tra cui scegliere (anche con guide laterali)
• Aspetto discreto della chiusura
• Tenuta stabile per finestre inclinate
